HỆ THỐNG KIỂM TRA PLUG-IN - GIẢI PHÁP PHÙ HỢP CHO MỌI NHIỆM VỤ.


Ngày càng có nhiều giao diện và thiết bị chuyển mạch phải được thử nghiệm thường xuyên. Hệ thống kiểm tra trình cắm FAME có sẵn để giúp bạn kiểm tra bổ sung này mà không mất thêm thời gian, chi phí.

Hệ thống thử nghiệm trình cắm thêm nhóm các chuỗi hoạt động chuyển mạch phức tạp theo cách chức năng. Với một máy biến áp tự động short circuit hàng đầu và bảo vệ cảm ứng tích hợp, hệ thống cung cấp sự an toàn đáng tin cậy. Hệ thống kiểm tra trình cắm thêm FAME hỗ trợ cấu hình mô-đun, vì vậy các hệ thống có thể được điều chỉnh tối ưu cho ứng dụng của bạn. Ngoài ra, hệ thống sử dụng các phụ kiện cầu hoàn chỉnh CLIPLINE đã được tiêu chuẩn hóa. Do đó, tùy thuộc vào hệ thống, chức năng ngắn mạch của máy biến áp tự động có thể được đảm bảo trong ổ cắm thử nghiệm phích cắm hoặc trong phích cắm thử nghiệm.

Các ổ cắm thử nghiệp plug-in được thiết kế tiết kiệm không gian với việc bố trí ổ cắm thử nghiệm lệch. Ngoài ra, tất cả các hệ thống thử nghiệm plug-in đều có các tùy chọn đánh dấu bề mặt lớn.



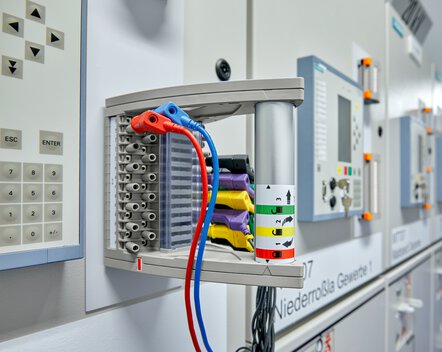

Kiểm tra thiết bị bảo vệ

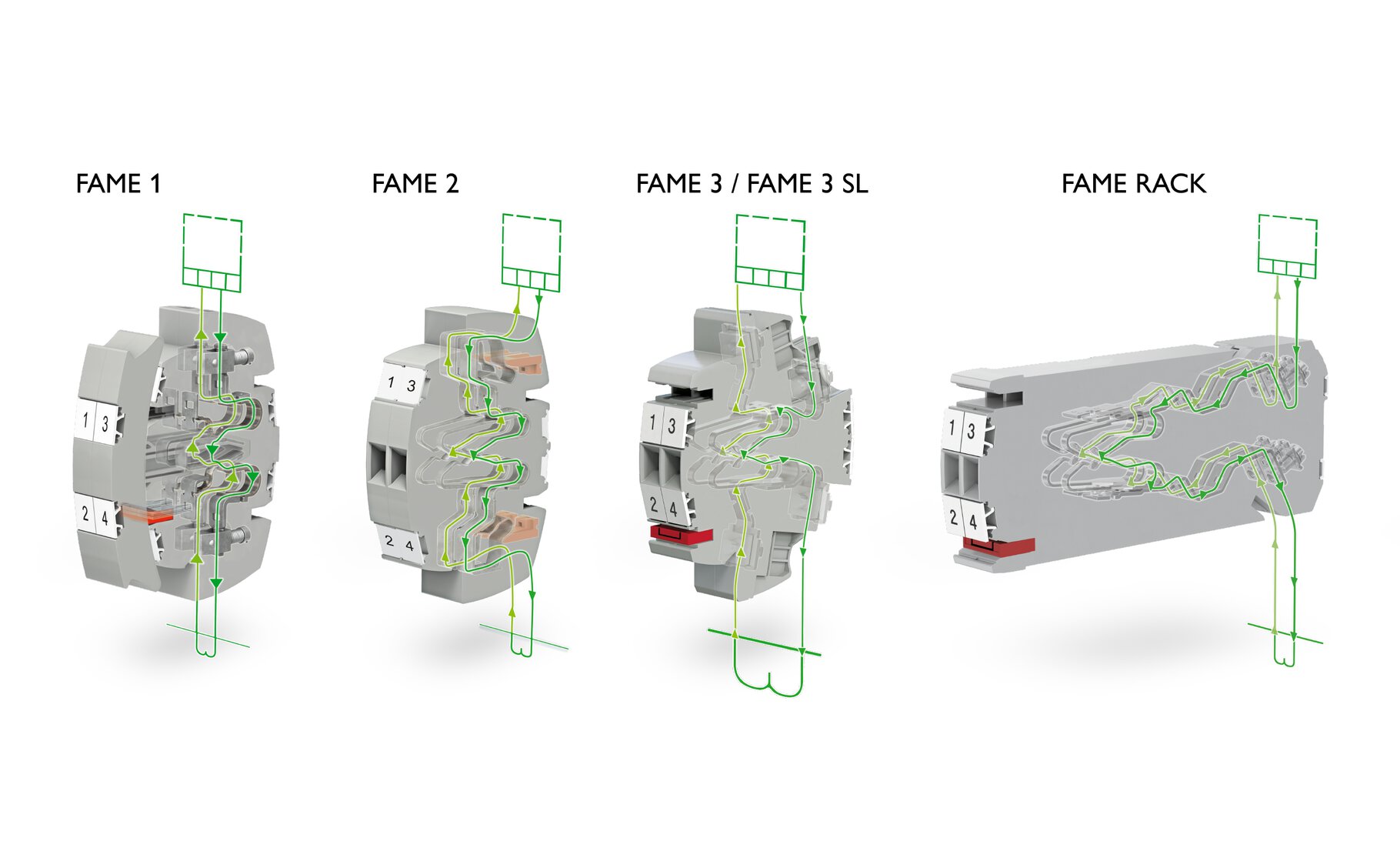

SO SÁNH CÁC HỆ THỐNG THỬ NGHIỆM PLUG-IN.


FAME 1:

Hệ thống thử nghiệm phích cắm với phích cắm hoạt động và ngắn mạch máy biến áp trong ổ cắm thử nghiệm phích cắm.

FAME 2:

Hệ thống kiểm tra phích cắm không có phích cắm hoạt động và ngắn mạch máy biến áp trong phích cắm thử nghiệm.

FAME 3 và FAME 3 SL:

Hệ thống thử nghiệm phích cắm không có phích cắm hoạt động và đoản mạch máy biến áp trong ổ cắm thử nghiệm phích cắm.

FAME 3 RACK:

Hệ thống thử nghiệm phích cắm không có phích cắm hoạt động và đoản mạch máy biến áp trong ổ cắm thử nghiệm phích cắm.



TRÌNH TỰ CHUYỂN ĐỔI CỦA HỆ THỐNG THỬ NGHIỆM TRÌNH CẮM THÊM FAME 2 VÀ FAME 3 RACK CHỈ TRONG MỘT KHỐI.


Hệ thống plug-in thử nghiệm  sử dụng hai cách tiếp cận khác nhau để thực hiện các nhiệm vụ chuyển mạch khác nhau theo đúng trình tự chuyển mạch bắt buộc.

Phích cắm thử nghiệm hệ thống FAME 2 có ba độ dài tiếp xúc khác nhau, cho phép bạn thực hiện trình tự chuyển đổi với ngắt kết nối theo trình tự thời gian an toàn với thao tác cắm.

Ngược lại, hệ thống kiểm tra phích cắm FAME 3 RACK cho phép trình tự chuyển đổi bắt buộc xảy ra trong ổ cắm thử nghiệm phích cắm, có nghĩa là các thử nghiệm có thể được thực hiện chỉ với một phích cắm duy nhất, tiết kiệm thời gian. Để thực hiện trình tự đóng cắt bắt buộc trong ổ cắm thử nghiệm phích cắm, ổ cắm bao gồm các tấm đơn. Do đó, khi lắp ráp ổ cắm, bạn có thể chọn giữa các loại tấm khác nhau với các điểm chuyển mạch khác nhau. Ví dụ, tấm S có điểm chuyển mạch trễ và khoảng cách ngắn đến tiếp điểm kết nối. Điều này có nghĩa là tấm này được chuyển cuối cùng khi cắm vào với độ trễ lâu. Cùng với tấm S, hệ thống có các tấm M và L. Tấm M có điểm chuyển mạch trễ và tấm L có điểm chuyển mạch sớm.

Hệ thống thử nghiệm trình cắm thêm FAME 1, FAME 3 và FAME 3 SL tổ hợp các trình tự quy trình chuyển mạch trong các khối khác nhau, có nghĩa là không cần thiết phải trình tự chuyển mạch bắt buộc.


Kiểm tra dễ dàng với trình tự chuyển mạch bắt buộc.

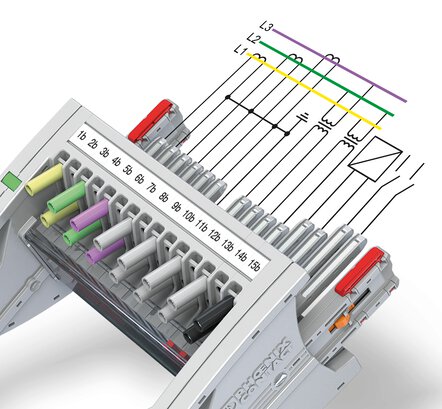

Hệ thống thử nghiệm phích cắm FAME có thể bị đoản mạch nhanh chóng và dễ dàng trong trường hợp thử nghiệm relay hoặc thay thế thiết bị bảo vệ. Để làm như vậy, tùy thuộc vào hệ thống, ngắn mạch máy biến dòng bằng các cầu cắm tiêu chuẩn trong ổ cắm thử nghiệm phích cắm hoặc trong phích cắm thử nghiệm. Điều này dẫn đến việc phân tách tín hiệu hàng đầu dễ dàng gây ra.

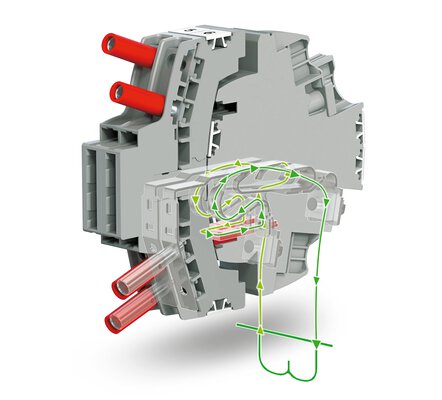

Chức năng FAME 3



CƠ CẤU TAY CẦM XOAY CHO HỆ THỐNG THỬ NGHIỆM TRÌNH CẮM THÊM FAME 2, FAME 3 VÀ FAME 3 RACK

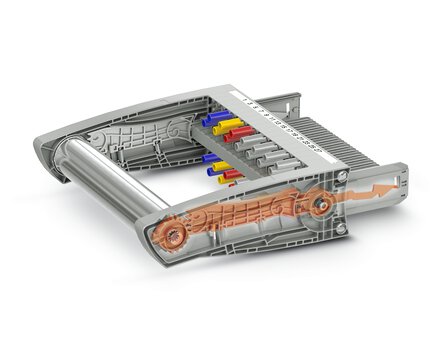

Cơ chế tay cầm xoay đã được cấp bằng sáng chế của hệ thống kiểm tra phích cắm giúp bạn kéo đều phích cắm ra khỏi khối kiểm tra. Việc khóa bắt buộc và tạm dừng trong thời gian ngắn ở các vị trí công tắc khác nhau liên quan đến nó cho phép hệ thống thử nghiệm plug-in có khả năng an toàn cao cho cả hệ thống và người vận hành.

Ngay sau khi bạn đã cắm hoàn toàn phích cắm thử nghiệm, phích cắm sẽ được chốt chặt vào ổ cắm thử nghiệm . Tất cả các địa chỉ liên hệ kiểm tra đều được liên hệ theo thiết lập kiểm tra. Bạn có thể mở phích cắm thử nghiệm bằng cách xoay tay cầm 45 °. Điều này cho phép bạn rút phích cắm lên đến giai đoạn trung gian. Các tiếp điểm của máy biến dòng của hệ thống thử nghiệm plug-in được kết nối lại với thiết bị bảo vệ. Phích cắm chỉ được mở ra khi tay cầm xoay trở lại vị trí ban đầu. Sau đó, bạn có thể rút phích cắm thử nghiệm ra khỏi hệ thống kiểm tra trình cắm hoàn toàn. Các kết nối tín hiệu ban đầu được khôi phục.


Cơ chế tay cầm xoay

CƠ CHẾ KHÓA CỦA HỆ THỐNG KIỂM TRA TRÌNH CẮM THÊM FAME 3 SL

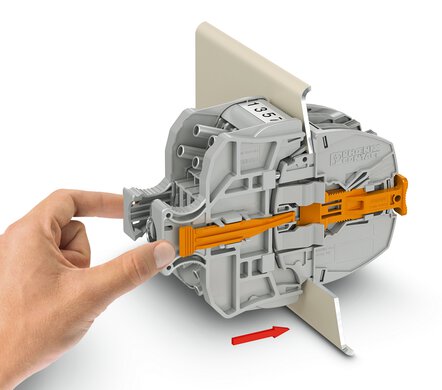

Phích cắm thử nghiệm của hệ thống thử nghiệm trình cắm FAME 3 SL tự động khóa vào ổ cắm thử nghiệm phích cắm khi nó được cắm vào. Các tiếp điểm thử nghiệm được tiếp xúc an toàn theo thiết lập thử nghiệm. Sau khi quá trình kiểm tra kết thúc, bạn có thể gỡ chốt bằng cách kích hoạt đòn bẩy màu cam. Rút phích cắm thử nghiệm sẽ khôi phục các kết nối tín hiệu ban đầu của hệ thống thử nghiệm trình cắm.


Cơ chế khóa của FAME 3 SL



KIỂU LẮP CỦA HỆ THỐNG THỬ NGHIỆM TRÌNH PLUG-IN.

Hệ thống thử nghiệm plug-in FAME 3 RACK được vặn vào khung gắn 19 inch bằng vít. Với mô-đun của hệ thống giá đỡ FAME 3, có thể sao chép các ổ cắm thử nghiệm cắm vào với hai bộ giá đỡ và tối đa bảy vị trí, ba bộ giá đỡ với tối đa 12 chân và bốn bộ giá đỡ với tối đa 18 chân. Bạn cũng có tùy chọn lắp trực tiếp hệ thống kiểm tra trình cắm FAME RACK vào các tấm cắt ở mặt trước hoặc cửa tủ điều khiển không có định dạng 19 inch.

Ngược lại, hệ thống kiểm tra trình cắm thêm FAME 3 SL được thiết kế dành riêng cho việc cắt bảng điều khiển. Hệ thống sử dụng hai nút nhấn, cho phép hệ thống kiểm tra trình cắm được chốt vào một phần cắt thích hợp một cách nhanh chóng và dễ dàng.

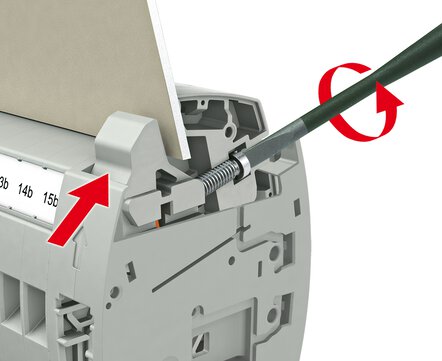

Tương tự như vậy, các hệ thống FAME 1, FAME 2 và FAME 3 được lắp đặt trong các tấm cắt ở các tấm phía trước hoặc cửa tủ điều khiển. Trong trường hợp này, các ổ cắm thử nghiệm phích cắm được giữ chặt trong các lỗ cắt bằng cơ cấu vít đã được cấp bằng sáng chế.



FAME gắn tường

ĐỊNH TUYẾN CÁP AN TOÀN CHO CÁC Ổ CẮM THỬ NGHIỆM PLUG-IN

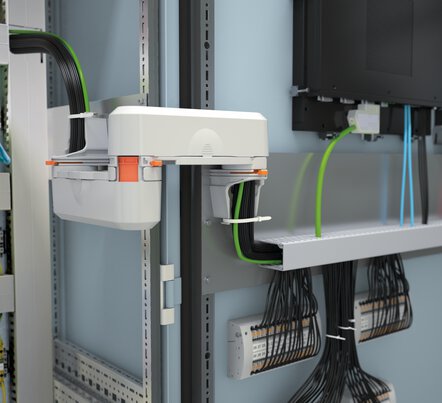

Định tuyến dây dẫn an toàn đế n hệ thống kiểm tra phích cắm FAME trong cửa tủ điều khiển.

ƯU ĐIỂM.


Sử dụng dễ dàng và tiết kiệm thời gian cùng với nhóm chức năng của hoạt động chuyển mạch

An toàn tối đa với mạch điện ngắn biến áp tự động hàng đầu

Tiết kiệm chi phí với thiết kế module được điều chỉnh, phù hợp và sử dụng các phụ kiện tiêu chuẩn hóa

Tiết kiệm không gian với ổ cắm thử nghiệm cắm vào nhỏ gọn và bố trí ổ cắm thử nghiệm bù

Linh hoạt với sự lựa chọn miễn phí gắn tường hoặc lắp ray DIN khi sử dụng các phụ kiện hệ thống hoàn chỉnh CLIPLINE tiêu chuẩn hóa

An toàn cho người dùng với tính năng bảo vệ cảm ứng tích hợp

Tổng quan rõ ràng với các tùy chọn đánh dấu bề mặt lớn và các trạng thái chuyển đổi dễ nhận biết
