BỘ CẤU HÌNH BỘ CHỐNG SÉT CHO CÔNG NGHỆ MCR

Trong công nghệ đo lường và điều khiển, nhiều loại cáp được sử dụng để kết nối nhiều loại giao diện. Điện áp tăng có thể ghép vào tất cả các giao diện thông qua các loại cáp này. Tạo biện pháp bảo vệ chống sét lan truyền phù hợp cho công nghệ MCR chỉ trong hai bước.



Thiết bị bảo vệ chống sét lan truyền cho công nghệ đo lường và điều khiển


TERMITRAB HOÀN CHỈNH - PHẠM VI SẢN PHẨM BẮT ĐẦU TỪ 3,5 MM

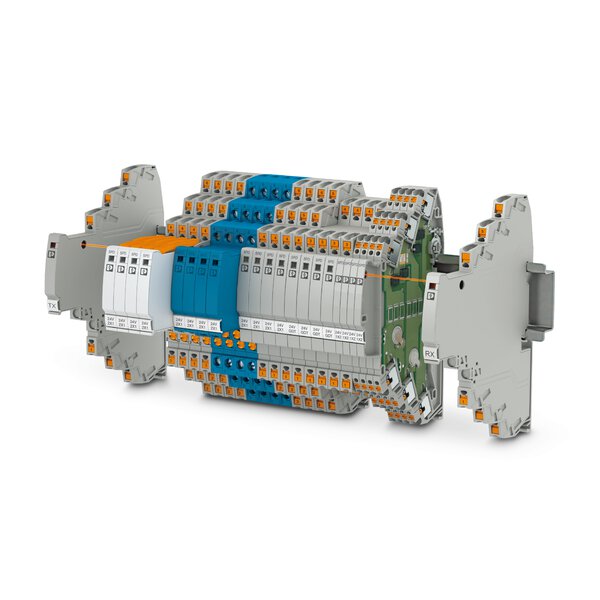

TERMITRAB hoàn chỉnh là giải pháp chống sét lan truyền tỉ mỉ chính xác nhất thế giới cho công nghệ MCR. Dòng sản phẩm này cung cấp cho người dùng một hệ thống hoàn chỉnh. Nó bao gồm từ bảo vệ chống sét lan truyền đơn giản, một giai đoạn đến nhiều giai đoạn, các phiên bản có thể cắm được với tùy chọn ngắt kết nối dao cắt, báo hiệu và tín hiệu từ xa.

Các thiết bị chống sét lan truyền hẹp nhất chỉ rộng 3,5 mm. Điều này thể hiện tiết kiệm không gian lên đến 50% so với việc lắp đặt có chiều rộng tổng thể 7 mm.

Các thiết bị bảo vệ trong dòng Termitrab hoàn chỉnh cung cấp tín hiệu cơ học hiển thị trạng thái của các thiết bị bảo vệ mà không cần thêm năng lượng phụ trợ. Các mô -đun tín hiệu từ xa tùy chọn giám sát trực quan tối đa 40 thiết bị bảo vệ. Trong trường hợp quá tải nhiệt, các mô -đun tín hiệu từ xa thông báo cho phòng điều khiển, ví dụ: về trạng thái dưới dạng thông báo nhóm thông qua một liên hệ nổi.

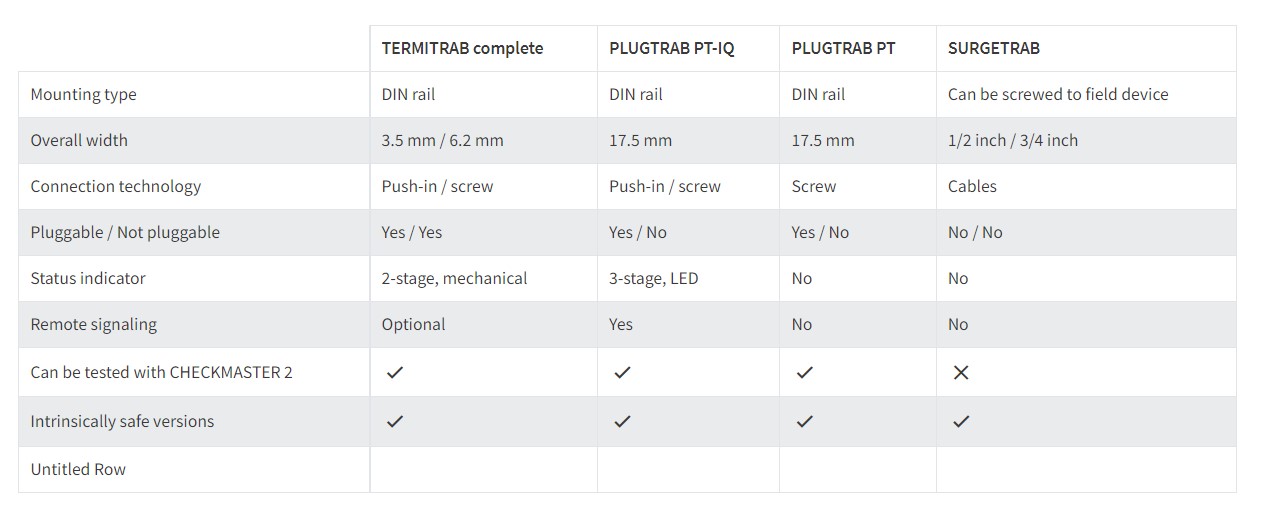

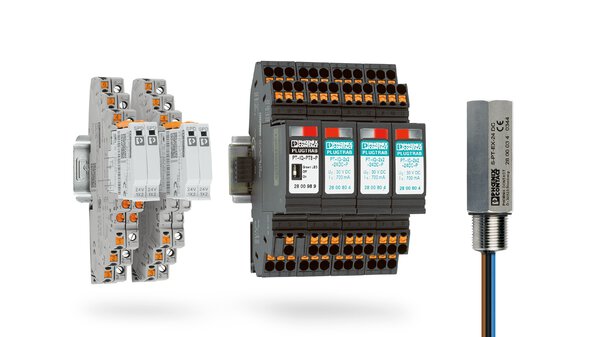

Dòng sản phẩm hoàn chỉnh TERMITRAB



PLUGTRAB PT-IQ - LUÔN BIẾT ĐIỀU GÌ ĐANG DIỄN RA

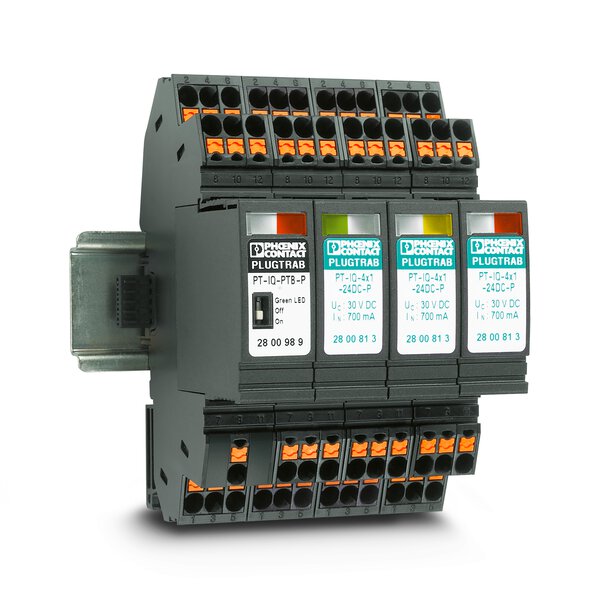

PLUGTRAB PT-IQ cung cấp khả năng giám sát nhiều giai đoạn của các thiết bị chống sét lan truyền đã lắp đặt. Đồng thời, tất cả các thành phần giới hạn điện áp của các mạch bảo vệ đều được giám sát. Bộ điều khiển cấp nguồn cho tối đa 28 thiết bị bảo vệ. Đồng thời, nó bảo vệ chức năng báo hiệu từ xa của nhóm. Tín hiệu trạng thái màu vàng cho biết rằng đã đạt đến giới hạn hiệu suất do quá áp thường xuyên. Hệ thống chống sét lan truyền tiếp tục hoạt động và hệ thống của người dùng vẫn được bảo vệ. Khi tín hiệu chuyển sang màu vàng, người dùng nên thay thế để tránh các cuộc gọi dịch vụ không cần thiết.

Màu xanh lá cây: thiết bị bảo vệ hoạt động tốt

Màu vàng: đã đạt đến giới hạn hiệu suất, khuyến nghị thay thế

Màu đỏ: quá tải, yêu cầu thay thế



Màu sắc tín hiệu rõ ràng cho trạng thái của thiết bị bảo vệ



TIẾT KIỆM KHÔNG GIAN CHO ĐIỆN ÁP TÍN HIỆU CAO

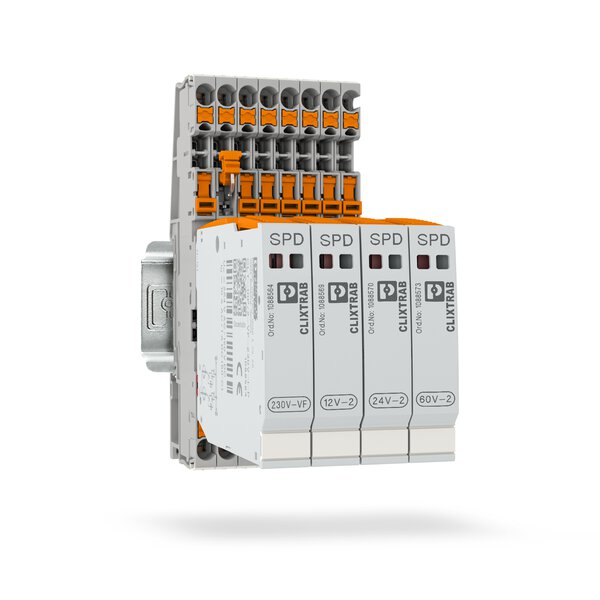

Dòng sản phẩm CLIXTRAB được thiết kế để sử dụng trong các hệ thống liên quan đến an toàn, chẳng hạn như trong ngành đường sắt. Các hạng mục bao gồm các cầu đấu dây với phương thức kết nối Push-in có ngắt kết nối dao và phích cắm chống sét lan truyền tương ứng. Với các phụ kiện tiêu chuẩn hóa cho hệ thống khối thiết bị đầu cuối, các hạng mục có thể được tích hợp hoàn hảo vào hệ thống lắp đặt mới và hiện có của người dùng.

Ở phía an toàn với ClixTrab: Mạch bảo vệ lớn có bảo vệ quá tải tích hợp cung cấp tính khả dụng của hệ thống vượt trội. Mã hóa cơ học của phích cắm, ngăn chặn sự không phù hợp, đảm bảo an toàn trong quá trình bảo trì.

Hơn nữa, giải pháp chống sét và chống sét lan truyền cũng cung cấp các tùy chọn chẩn đoán nhanh chóng và dễ dàng. Bạn có thể dễ dàng giám sát thiết bị của mình từ xa với chức năng phát tín hiệu từ xa có sẵn dưới dạng tùy chọn. Bằng cách tích hợp CLIXTRAB vào cơ sở hạ tầng kỹ thuật số của bạn, bạn sẽ được chuẩn bị lý tưởng cho tương lai. Người dùng có thể thực hiện kiểm tra định kỳ một cách dễ dàng bằng CHECKMASTER 2.

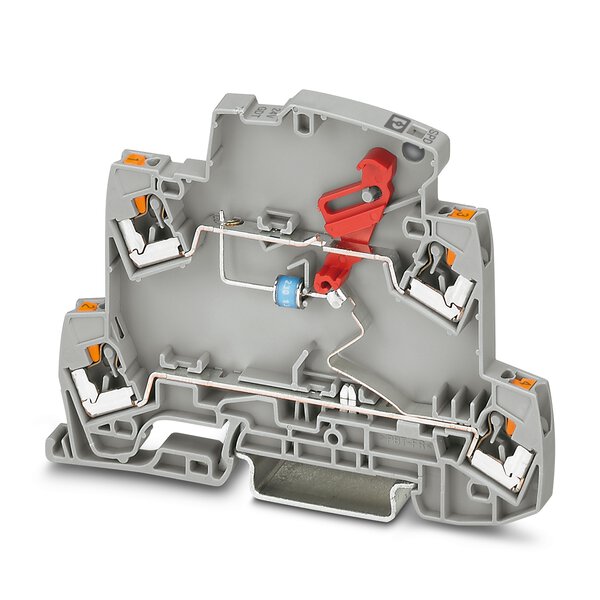

CLIXTRAB: Bảo vệ chống sét lan truyền và các khối thiết bị đầu cuối kết hợp



SURGETRAB S-PT - CÀI ĐẶT TRỰC TIẾP TRÊN THIẾT BỊ HIỆN TRƯỜNG

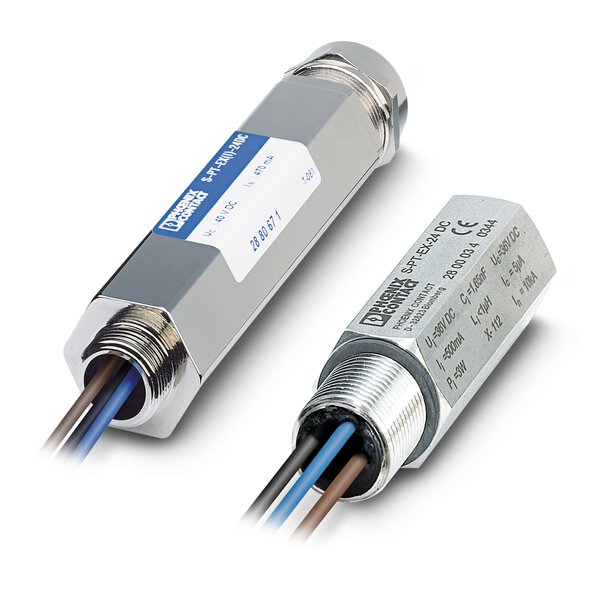

Thiết bị chống sét lan truyền SURGETRAB được thiết kế cho tất cả các tín hiệu tiêu chuẩn chung được gắn trực tiếp vào đầu cảm biến thông qua các sợi kết nối của chúng. Kiểu lắp này giúp tiết kiệm thời gian và chi phí, và không cần thêm hộp kết nối để lắp đặt thiết bị chống sét lan truyền.

Có sẵn các phiên bản kết nối cho hệ thống dây thông qua và song song. Điều này cho phép bạn kết nối mạch bảo vệ nối tiếp hoặc song song với giao diện của phần tử đo. Các phiên bản có hệ thống dây song song yêu cầu một sợi kết nối thứ hai trên đầu cảm biến.



SurgetRab S-PT: Bộ chống sét để cài đặt trực tiếp trên thiết bị hiện trường



LUÔN BẢO VỆ TĂNG ĐỘT BIẾN

Phoenix Contact cung cấp cho bạn các thiết bị chống sét lan truyền tân tiến phù hợp cho tất cả các yêu cầu trong lĩnh vực công nghệ MCR.



CÁC ỨNG DỤNG ĐIỂN HÌNH TRONG CÔNG NGHỆ MCR

MẠCH TÍN HIỆU ĐƠN

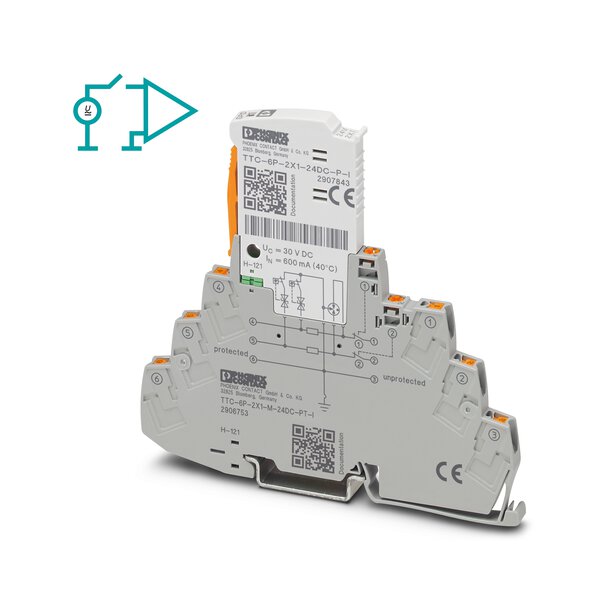

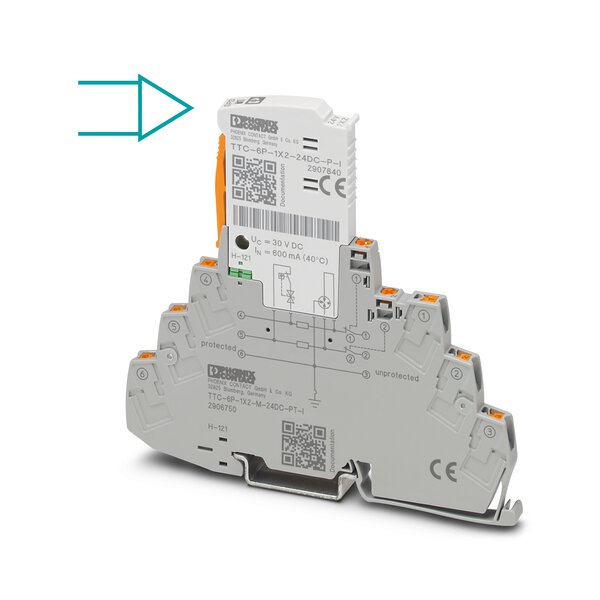

Các biến số đo được tương tự như tốc độ, áp suất, lưu lượng,… được cảm biến ghi lại và chuyển đổi thành giá trị dòng điện hoặc điện áp bằng bộ chuyển đổi giá trị đo. Chúng được truyền tới bộ điều khiển hoặc mô-đun bộ cách ly trong phạm vi giá trị được tiêu chuẩn hóa. “Mạch 1x2” thường được sử dụng cho loại phương pháp truyền tín hiệu tương tự này.

Quá tải điện áp tạm thời có thể gây ra thiệt hại cả trên thiết bị hiện trường và tập trung. Do đó, bạn nên trang bị cho cả hai điểm cuối này với sự bảo vệ tăng vọt cho công nghệ MCR.


Thiết bị bảo vệ chống sét lan truyền cho các mạch tín hiệu đơn

TÍN HIỆU ĐIỆN THẾ THAM CHIẾU CHUNG

Trạng thái chuyển đổi và tiếp xúc tín hiệu là các tín hiệu điển hình được ghi lại với đầu vào nhị phân của bộ điều khiển. Các bộ điều khiển cũng chuyển các bộ truyền động như van điện từ. Sử dụng bảo vệ tăng đột biến phù hợp để bảo vệ các đầu vào và đầu ra nhạy cảm của bộ điều khiển. Các tín hiệu nhị phân riêng lẻ thường được kết nối với một tiềm năng tham chiếu chung. Các sắp xếp điển hình có tính đến tiềm năng tham chiếu chung này được cung cấp bởi những gì được gọi là mạch 2x1 hoặc 4x1.




Thiết bị bảo vệ chống sét lan truyền cho các tín hiệu có điện thế tham chiếu chung



CÁC PHÉP ĐO PHỤ THUỘC VÀO ĐIỆN TRỞ

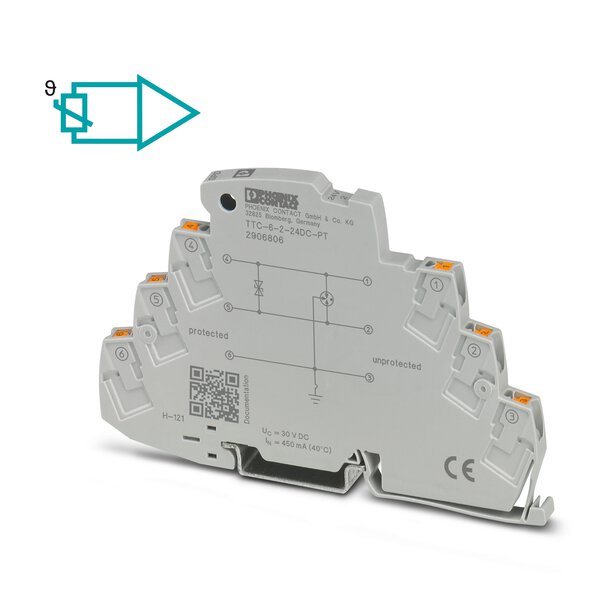

Nếu một biến đo lường được xác định trực tiếp dựa trên giá trị điện trở của thành phần điện, thì trở kháng bổ sung trong vòng đo đóng một vai trò đặc biệt. Ví dụ, điều này ảnh hưởng đến các phép đo nhiệt độ bằng máy dò điện trở bạch kim (Pt 100, Pt 1000) và cả máy đo biến dạng với công nghệ hai dây. Theo quy định, các sản phẩm chống sét lan truyền MCR chứa trở kháng trong các đường dẫn chế độ chung. Nếu các trở kháng được đưa vào mạch mà không hiệu chuẩn lại, kết quả đo sẽ bị sai lệch do thay đổi tổng trở. Các phiên bản mạch không có điện trở dọc bổ sung giúp đơn giản hóa việc lắp đặt bảo vệ chống sét lan truyền trong các ứng dụng loại này.


Ví dụ, thiết bị bảo vệ chống sét lan truyền cho các phép đo Pt 100



CÁC ỨNG DỤNG CÓ KHẢ NĂNG PHÁT NỔ

Khí quyển dễ nổ liên tục phát sinh trong các ngành công nghiệp hóa chất và hóa dầu do các quá trình công nghiệp. Ví dụ, chúng được gây ra bởi khí, khói hoặc hơi. Tuy nhiên, trong môi trường cháy nổ cũng có thể xảy ra ở các nhà máy, hầm chứa, nhà máy sản xuất đường và thức ăn gia súc do bụi có mặt ở đó.

Các thiết bị chống sét lan truyền cho khu vực Ex có thể tùy thuộc vào các điều kiện cụ thể. Do đó, các hạng mục đáp ứng các yêu cầu cụ thể về bảo vệ an toàn từ bên trong. Vì tất cả các thiết bị chống sét lan truyền đều được phân vào loại “Ex ia” cho các mạch an toàn về bản chất, chúng mang lại sự an toàn tối đa. Trong hạng mục này, thiết bị không được có khả năng bắt lửa, kể cả trong trường hợp xảy ra hai sự cố độc lập.

Nó có thể được cài đặt trong Vùng 1, Vùng 2 hoặc trong khu vực không phải EX. Các tín hiệu được kết nối có thể được chuyển tiếp lên khu vực EX 0. Một số mục cũng đáp ứng các yêu cầu của bảo vệ đóng gói kín áp lực. Phê duyệt được cấp theo ATEX và IECEX.

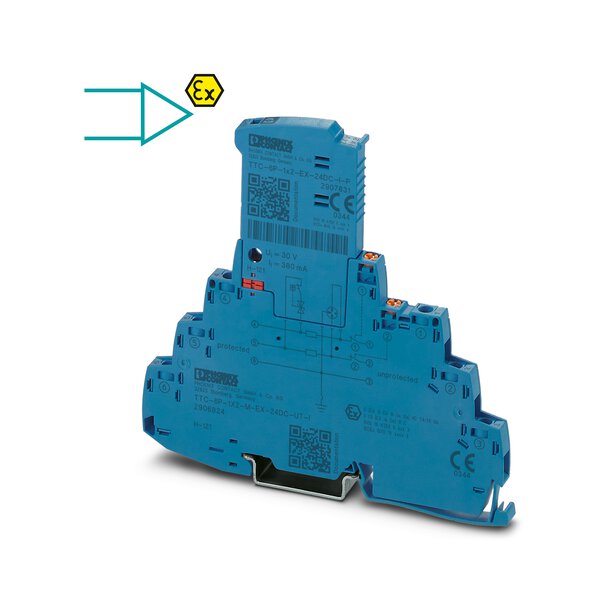

Bảo vệ tăng đột biến cho các ứng dụng Ex

THIẾT BỊ BẢO VỆ SINGLE-STAGE

Tốt nhất, một khái niệm chống sét lan truyền nên có thiết kế nhiều giai đoạn. Điều này liên quan đến việc bố trí tối ưu các thành phần đáp ứng nhanh chóng, chẳng hạn như điốt bộ triệt tiêu và các thiết bị bảo vệ mạnh mẽ như ống phóng khí. Khoảng cách giữa hai giai đoạn bảo vệ này được đóng lại bởi các biến thể. Chúng mất nhiều thời gian để kích hoạt hơn đi-ốt, nhưng có khả năng phóng điện cao hơn.

Các thiết bị bảo vệ single-stage chỉ được trang bị một thành phần. Chúng phù hợp, ví dụ, để bảo vệ bổ sung các dây cáp dài từ trường, ở lối vào tòa nhà hoặc tại sự chuyển đổi giữa các khu vực bảo vệ khác nhau. Các thiết bị bảo vệ single-stage với bảo vệ điện áp chế độ chung cung cấp bảo vệ chống quá áp giữa các dây tín hiệu riêng lẻ. Các phiên bản với bảo vệ điện áp chế độ bình thường cung cấp bảo vệ cho dây và mặt đất.


Thiết bị bảo vệ Surge hoàn chỉnh của Termitrab với mạch bảo vệ single-stage


ƯU ĐIỂM:

Sự bảo vệ phù hợp với nhu cầu của bạn, với đầy đủ các thiết bị chống sét lan truyền cho tất cả các tín hiệu MCR phổ biến

Sử dụng đa năng: thiết kế và công nghệ kết nối thích ứng với ứng dụng

Kiểm tra dễ dàng với các thiết bị chống sét lan truyền có thể cắm được

Sử dụng trên toàn Thế Giới ở các khu vực có khả năng cháy nổ với chứng nhận của ATEX và IECEx

Bảo vệ chống sét lan truyền cho công nghệ MCR là một phần của hệ thống COMPLETE
